Предназначена для термовакуумной обработки трансформаторного масла с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте и эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно. Установка может использоваться для:
Изготавливается по ТУ У 34.04624312.012-96. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением Правительства РФ 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».
| Наименование параметра | Значение | ||
| 1 | Блок масляный БМ | ||
| 1.1 | Производительность, м3/ч, в режиме: - обезгаживания, сушки и фильтрации - нагрева и фильтрации - азотирования | 1,510 1025 4,5 | |
| 1.2 * | Параметры обработанного масла: - объёмное газосодержание, %, не более - массовое влагосодержание, г/т - содержание азота после азотирования, % - содержание механических примесей, г/т, не более - тонкость фильтрации, мкм - класс чистоты по ГОСТ 17216, не хуже - пробивное напряжение, кВ, не менее | 0,1 5 10 8,5±0,5 10 5 20 11 70 | |
| 1.3 | Максимальная температура масла на выходе в режиме нагрева, °С | 85 | |
| 1.4 | Температура масла в режиме обезгаживания, °С | 5060 | |
| 1.5 | Давление масла на выходе, кГс/см2 | 1,5 | |
| 1.6 | Мощность маслонагревателя, кВт | 100; 160 | |
| 1.7 | Удельная поверхностная мощность маслонагреревателя, Вт/см2, не более | 1,5 | |
| 1.8 | Потребляемая мощность, кВт | 130200 | |
| 2 | Блок вакуумный БВ | ||
| 2.1 | Агрегат вакуумный: - быстрота действия, л/с - предельное остаточное давление, Па | АВЗ-180 180 6,7х10-3 | |
| 2.2 | Охлаждение (трансформаторное масло; вода) | принудительное | |
| 2.3 | Количество охлаждающей жидкости, л | 150 | |
| 2.4 | Рабочая жидкость (масло вакуумное) | ВМ-1 (ВМ-4) | |
| 2.5 | Остаточное давление, создаваемое в блоке масляном, Па, не более | 13,3 | |
| 2.6 | Максимальная потребляемая мощность, кВт | 16 | |
| 3 | Блок вакуумный БВ-500-Н | ||
| 3.1 | Насос вакуумный: - быстрота действия, л/с - предельное остаточное давление, Па | 2ДВН-500 500 0,5 | |
| 3.2 | Температура поверхности конденсации водяных паров, °С, не более | минус 70 | |
| 3.3 ** | Охлаждающая жидкость: - двуокись углерода твердая ГОСТ 12162-77 - ацетон технический ГОСТ 2768-79 | *** | |
| 3.4 | Потребляемая мощность, кВт | 8 | |
| 4 | Блок осушки воздуха БОВ | ||
| 4.1 | Производительность по сухому воздуху, м3/ч | 150 | |
| 4.2 | Точка росы сухого воздуха, °С, не выше | минус 50 | |
| 4.3 | Давление сухого воздуха, мПа, не более | 0,08 | |
| 4.4 | Адсорбент-цеолит | NaA (NaX) | |
| 4.5 | Количество адсорберов, шт. | 2 | |
| 4.6 | Масса адсорбента в двух адсорберах, кг | 400 | |
| 4.7 | Температура подогрева сухого воздуха на выходе, °С | до 100 | |
| 4.8 | Температура регенерации адсорбента, °С | 380-400 | |
| 4.9 | Мощность воздухонагревателя, кВт, не более | 15 | |
| 4.10 | Максимальная потребляемая мощность, кВт | 20 | |
| 5 | Напряжение питания блоков трёхфазной сети переменного тока частотой 50Гц, В | 380 | |
| 6 | Габаритные размеры, мм, не более - блок масляный БМ - блок вакуумный БВ - блок вакуумный БВ-500-Н - блок осушки воздуха БОВ | 2400х2150х2200 1860х1100х1800 1600х1500х1850 1450х1150х1950 | |
| 7 | Масса, кг: - блок масляный - блок вакуумный - блок вакуумный БВ-500-Н - блок осушки воздуха БОВ | 3000 2500 2000 1200 | |
* Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмном газосодержании не более 10,5%; массовом влагосодержании не более 50 г/т.
** При заказе блока вакуумного БВ-500-А (с адсорбционной ловушкой) применяется адсорбент марки NaA (NaX) вместо охлаждающей жидкости;
*** Расход двуокиси углерода зависит от степени увлажнения трансформатора, его температуры и температуры окружающей среды.
Установка состоит из четырех автономных блоков (модулей):
1 - блок масляный БМ;
2 - блок вакуумный БВ;
3 - блок вакуумный БВ-500-Н (БВ-500-А);
4 - блок осушки воздуха БОВ.
При работе установки в режиме обезгаживания масла объединяются в единый агрегат гибким вакуумпроводом Ду 100 мм два блока блок масляный БМ и блок вакуумный БВ. Для получения максимальной производительности установки в режиме обезгаживания объединяются в единый агрегат три блока: блок масляный БМ, блок вакуумный БВ-500-Н (БВ-500-А), блок вакуумный БВ.
В режиме нагрева, перекачки и фильтрации трансформаторного масла работает только блок масляный БМ.
В режиме выкуумирования работает блок вакуумный БВ.
В режиме вакуумирования и подсушки твердой изоляции силовых трансформаторов объединяются в единый агрегат гибким вакуумпрооводом Ду 100 мм два блока: блок вакуумный БВ и блок вакуумный БВ-500-Н (БВ-500-А).
В режиме сушки и очистки атмосферного воздуха, а также регенерации твердых адсорбентов другого оборудования работает блок осушки воздуха БОВ.
Полная автономность в работе каждого блока и переход с одного режима работы на другой происходит за несколько минут и не требует значительных физических усилий, а также значительно повышает оперативность и гибкость в работе.
Модульное разделение установки создает комфортные условия для работы оператора и полностью устраняет шум и вибрацию в зоне работы оператора, а также позволяет работать одновременно с каждым блоком в отдельности в зависимости от технологического процесса. Значительно уменьшаются затраты при транспортировании и хранении блоков в процессе эксплуатации.
Установка ЭТМА УВМ-12Б2 У1 выполняет функции установок: ЭТМА УВМ + ЭТМА НТМЛ-160М У1 + «ЭТМА Иней-4М У1» + «ЭТМА Суховей-4 У1»
Блок масляный БМ представляет собой утепленный металлический вагон с местом для оператора, освещением и отоплением. Внутри вагона установлены: вакуумная колонна с абсорбциометром для определения газосодержания масла в процессе обработки, ресивер-ловушка паров воды для защиты вакуумного насоса, маслонагреватель, электронасосы герметичные (входной и выходной), многоступенчатая система фильтров, маслопроводы и вакуумпроводы с запорно-регулирующей арматурой, контрольно-измерительные приборы, шкаф управления, вакуумметры электронные.
Блок вакуумный БВ представляет собой металлический контейнер с бетонным основанием, внутри которого установлены: вакуумный агрегат АВЗ-180, стационарная система охлаждения вакуумного агрегата и разогрева его в зимнее время при запуске в работу, маслопроводы и вакуумпроводы с запорно-регулирующей арматурой, обратный клапан и сильфонный компенсатор, контрольно-измерительные приборы, шкаф управления.

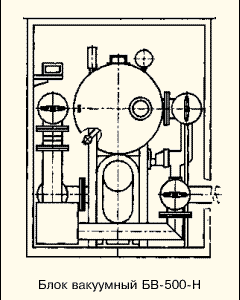

Блок вакуумный БВ-500-Н (БВ-500-А) представляет собой металлический контейнер, внутри которого установлены: вакуумный насос 2ДВН-500, низкотемпературная (адсорбционная) ловушка паров воды, вакуумпроводы с запорно-регулирующей арматурой, контрольно-измерительные приборы, шкаф управления.
Блок осушки воздуха БОВ представляет собой металлический контейнер, внутри которого размещены: компрессор, два теплоизолированных адсорбера с цеолитом, воздухонагреватель для подогрева сухого воздуха в зимнее время, воздухонагреватель для нагрева воздуха до температуры 380400°С и регенерации цеолита, фильтр пыли, воздухопроводы с запорно-регулирующей аппаратурой, контрольно-измерительные приборы, шкаф управления.
На каждом блоке имеются устройства для строповки.
Система защит и автоматики предусматривает отключение установки при обратном чередовании фаз, отключение маслонагревателя при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подаётся звуковой сигнал.
Гибкие вакуумпроводы Ду 100 мм из нержавеющей стали входят в комплект поставки установки.
