ССТМ-ES-100 - аппаратура ВЧ связи

ССТМ-ES-100 - аппаратура ВЧ связи

Гарантия

3 года

Пуско-наладка

По требование Заказчика

Производитель

НПФ Мультиобработка, РФ


Под заказ
Цена: по запросу
В сравнение
Купить в 1 клик!
Добавить в избранное
Нашли дешевле?

Аппаратура ССТМ «ES100» (система связи и телемеханики) предназначена для организации ведомственных каналов диспетчерского и технологического управления в системах передачи телемеханической информации и передачи данных по линиям электропередач всех классов назначения.
Это оборудование включено в реестр оборудования, технологий материалов и систем, допущеных к применению на объектах ОАО "Россети".

В аппаратуре ВЧ связи ССТМ «ES100» разработана и внедрена функция стыка с внешними информационными сетями по протоколу SNMP.

Протокол зарегистрирован в единой мировой базе данных.

Получение информации по данному протоколу производится следующим образом: в оборудовании предусмотрена возможность получения информации и статистики по работе блоков ССТМ (MX, MD и др.) посредством использования сетевого протокола SimpleNetworkManagerProtocol (SNMPv2c). Таким образом, мониторинг состояния возможно организовать автоматизированным способом, в т.ч. на сертифицированных типах ПЭВМ.

Для получения информации может использоваться любое ПО, поддерживающее работу по SNMP (например, PowerSNMPFreeManager (Windows), пакет net-snmp (Windows, Linux, MacOSX) и др.

Реализованные проекты по системе связи и телемеханики ССТМ «ES 100»:

1. ОАО «Полюс Золото» энергосистема «Витимэнерго»;

2. ОАО «Иркутскэнерго» Северные Электрические Сети;

3. Казахстан, АО «ВК РЭК», ВЛ Сегизбай Урджар;

4. ООО «Газпромнефть-Восток» ВЛ Лугинецкая ГТЭС;

5. МРСК Урала, Центральные Электрические Сети, ВЛ 110кВ Дачная Новосвердловская ТЭЦ;

6. МРСК Урала, Талицкие Электрические Сети, ВЛ 110кВ Слобода Туринская Красная Слобода;

7. ОАО «Кубаньэнерго», Адыгейские Электрические Сети;

8. ОАО «Тюменьэнерго», Урайские Электрические Сети;

9. МРСК «Северного Кавказа» Северо-Осетинский филиал;

10. МРСК Урала, Центральные Электрические Сети, ВЛ Верхняя Сысерть Сысерть.


Отличительные особенности аппаратуры:

1. Диапазон частот в соответствии с требованиями ОАО «ФСК ЕЭС» и ОАО «Россети» от 16 кГц до 1000 кГц.

2. Работа в расширенной полосе частот до 56 кГц.

3 Предусмотрена работа 12 станций по радиальной (цепочечной) схеме.

4. Возможна работа на смежных частотах приёма/передачи.

5. Собственная программа управления позволяет работать в любом удобном для потребителя виде:

- от ПК по USB,
- по RS485, от собственного контроллера управления
- по Ethernet по локальной вычислительной сети, для контроля и управления,
- удаленный контроль и управление станции.

6. Аппаратура оборудована соответствующим стандартным интерфейсом для организации канала данных по Ethernet.

7. Увеличена скорость передачи (более 30 кБит/сек в 4 кГц) модема, при Eb/No 22 дБ.

8. Максимальные возможности цифрового канала передачи данных:

- на одном блоке MD100:

- в полосе 4 кГц, составляет 30,1 кБит/сек, при Eb/No 22 дБ.

Его режим работы с расширенной полосой:

- в полосе 8 кГц , составляет 63 кБит/сек, при Eb/No 22 дБ,
- в полосе 12 кГц , составляет 94,5 кБит/сек, при Eb/No 22 дБ,
- в полосе 16 кГц , составляет 115,2 кБит/сек, при Eb/No 22 дБ,
- на шести блоках MD100

в полосе 48 кГц - составляет 252 кБит/сек, при Eb/No 22 дБ,

- на семи блоках MD100

в полосе 48 кГц - составляет 310 кБит/сек, при Eb/No 22 дБ,

9. ПО вокодера позволяет стыковаться со смежной аппаратурой в цифровом виде,

10. Число стандартных аналоговых телефонных каналов может быть организовано от 1 до 21 шт.

11. Универсальное питание.

12. Пониженное энергопотребление.

13. Смешанный режим работы в полосе 4 кГц (ВРС + ЧРС).

14. Имеется возможность контроля обледенения элементов ВЧ тракта.

15. Имеется возможность организация работы со стыком во ВЧ тракту с аппаратурой стороннего производителя. (Проблема «обратных концов»).

Технические характеристики ССТМ-ES-100 - аппаратура ВЧ связи


Комплект поставки ССТМ-ES-100 - аппаратура ВЧ связи

Дополнительная комплектация ССТМ-ES-100 - аппаратура ВЧ связи

VC200 - средство контроля и управления
Цена по запросу
VC200 - средство контроля и управления
Цена по запросу

Приборы совместимые с ССТМ-ES-100 - аппаратура ВЧ связи

Каталог (ССТМ-ES-100)

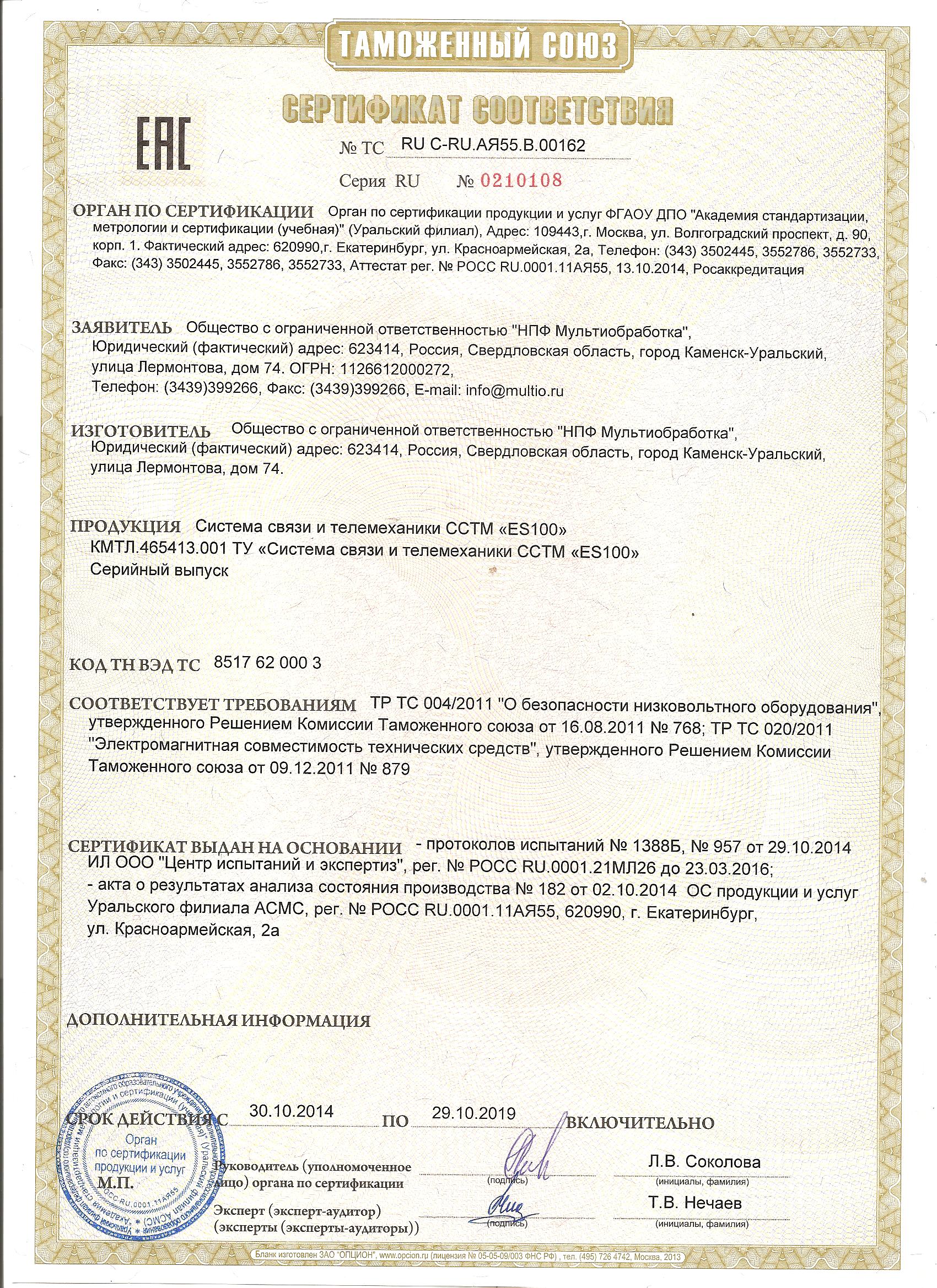

Сертификат-ТС-ССТМ-ES-100
Руководство-ССТМ-ES-100
Декларация-ССТМ-ES-100
