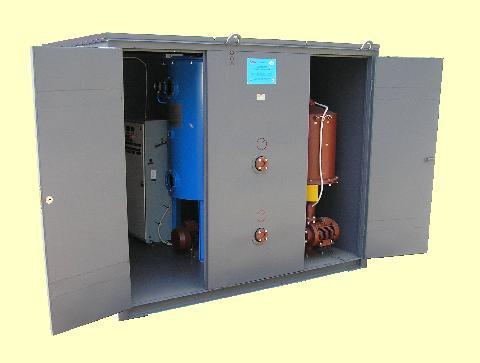

- Установка для обработки трансформаторного масла ЭТМА УВМ 10-10 У1
арт.65
ЭТМА УВМ 10-10В У1, ЭТМА УВМ 10-10А У1, ЭТМА УВМ 10-3 У1, ЭТМА УВМ 11-3/8 У1, ЭТМА УВМ 10-3А У1, ЭТМА УВМ 10-1,8 У1, ЭТМА УВМ 10-1,2 У1, ЭТМА УВМ 10-0,8 У1, ЭТМА УВМ 10-0,4 У1, ЭТМА УВМ 10-0,2 У1, ЭТМА УВМ 10-0,2/60 У1, ЭТМА УВМ 10-0,1 У1, ЭТМА УВМ 10-0,1А У1 Предназначена для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин. Установка может использоваться для нагрева оборудования горячим маслом, азотирования трансформаторного масла и доливки высоковольтных вводов.
- Описание
- Технические характеристики
- Документы (сертификаты)
Изготавливается по ТУ У 29.2-04624312-026-2001. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Соответствует требованиям технических регламентов «О безопасности машин и оборудования» и «О безопасности низковольтного оборудования». Вид климатического исполнения - У1 по ГОСТ 15150. Средний срок службы - не менее 10 лет, гарантийный срок - 1 год. Обслуживающий персонал - 1 человек. Экобезопасность - по ГОСТ 12.1.005. Пожаробезопасность - по ГОСТ 12.1.004. Электробезопасность - по ГОСТ 12.2.007.0.
Производительность, м3/ч, не менее:
- в режиме обезгаживания, сушки и фильтрации - 10,0
- в режиме нагрева и фильтрации - 12,0; 30,0*
- в режиме азотирования - 4,5
Диапазон регулирования производительности, м3/ч 0-12
** Параметры обработанного масла:
- объёмное газосодержание, %, не более - 0,1
- массовое влагосодержание, г/т, не более - 10,0
- содержание механических примесей, г/т, не более - 8
- содержание азота после азотирования, % - 8,5±0,5
- класс чистоты по ГОСТ 17216, не хуже - 9
- тонкость фильтрации, мкм - 5
- пробивное напряжение, кВ, не менее - 70
Температура масла в режиме нагрева, °С - 85
Коэффициент фильтрации (β-коэффициент) ≥50
Давление на выходе, МПа, не менее - 0,4
Высота подачи масла относительно выходного патрубка, м - 40,0
Мощность маслонагревателя, кВт - 160; 200
Удельная поверхностная мощность маслонагревателя, Вт/см2, не более - 1,15
Максимальная потребляемая мощность, кВт - 185; 225
Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В - 380 ± 10%
***Габаритные размеры, мм, не более - 2640х2270х2130
***Масса, кг, не более - 2900
По запросу
