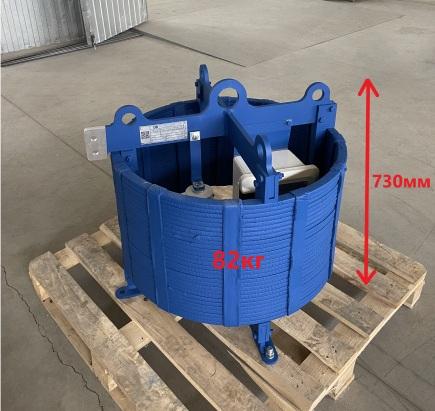

- Высокочастотный заградитель
арт.53
Основным назначением высокочастотного заградителя (ВЧЗ) является ослабление влияния шунтирующего действия шин электроподстанции на линейный тракт высокочастотного канала, при обработке воздушных линий (ВЛ) электропередачи в целях передачи по их фазовым проводам и грозозащитным тросам сигналов противоаварийной автоматики, релейной защиты, цифровых данных, телемеханики и телефонной связи на несущих частотах от 16 кГц до 1000 кГц, а так же для исключения шунтирующего действия ответвлений (отпаек) ВЛ.
- Описание
- Технические характеристики
- Документы (сертификаты)
ВЧЗ предназначен для непрерывной работы на открытом воздухе при температуре окружающей среды от минус 50 Со до плюс 50 Со при воздействии солнечной радиации, дождя, снега, гололеда и пыли, при высоте до 2000 м над уровнем моря. Вид климатического исполнения ВЧЗ УХЛ1 по ГОСТ 15150 для эксплуатации на открытом воздухе в атмосфере типа II (промышленная). ВЧЗ предназначен к работе при частоте сети 50 Гц и форме колебаний, которая может рассматриваться, как синусоидальная.
В ВЧЗ входят следующие основные функциональные элементы:
- Р–Реактор КМТЛ.672161.003
- ЗУ – основное защитное устройство. В качестве ЗУ используется ОПН. Ограничители соответствуют требованиям технических условий ТУ 3414-002-15207362-2003.
- ЭН – элемент настройки. КМТЛ.468829.002 - ЭНШ (широкополосный) и КМТЛ.468829.003 - ЭНП (полосовой) определяют диапазон частот заграждения ВЧЗ. Для каждого типа реактора соответствует свой элемент настройки. Тип ЭН определяется только индуктивностью реактора и не зависит от его номинального тока. Пример записи, при отдельном заказе ЭН:
ЭНШ –ХХ (индуктивность реактора) – ХХ (диапазон заграждения)
Предусмотрены виды климатического исполнения ВЧЗ – У1, ХЛ1 и УХЛ1, согласно ГОСТ 15150.
По запросу
