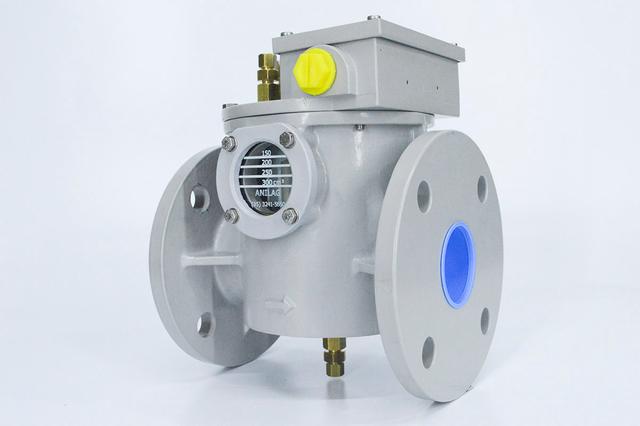

- Газ релесі RA-2-4/NA BF50
.jpg&w=640&q=75)
арт.35
Ra моделінің газ релесі-2-4/na BF-50 қуаты 1-ден 10 МВА-ға дейінгі май толтырылған қуат трансформаторларына орнатуға арналған. EMB (Германия) өндірген BF-50 және ОРГРЭС (Ресей) өндірген РГT-50 газ релесін толық ауыстыру болып табылады. Реле трансформаторды оқшаулау бұзылған кезде газдың бөлінуіне немесе ішкі қысқа тұйықталудан туындаған майдың күрт қозғалуына жауап беру арқылы ішкі зақымданудан қорғайды. Оны жаңа трансформаторлар өндірісінде де, қолданыстағы трансформаторларды жөндеу немесе жаңарту кезінде де қолдануға болады. Өндіріс: ANILAG INDUSTRIA & COMERCIO LTDA (Оңтүстік Америка)
- Сипаттама
- Техникалық сипаттамалар
- Құжаттар (сертификаттар)
Газ релелері маймен оқшауланған және кеңейту цистернасы бар қуат трансформаторларында қолданылады. Олардың қызметі трансформатордың ішінде пайда болатын газдарды жинау және ядро мен кеңейту цистернасы арасындағы қалыпты емес май ағынын анықтау болып табылады. Реле ядро мен кеңейту цистернасы арасындағы құбырға орнатылады және нәтижесінде пайда болған барлық газ пайдаланушы одан әрі талдау үшін реледе жиналады. Егер газдың жинақталуы Регламентте белгіленген мәнге жетсе, авариялық дабылдың электр байланысы іске қосылуы тиіс. Ядродан кеңейту цистернасына қарай май ағыны реледе берілген жылдамдыққа жеткенде, реле трансформатордың зақымдалуын болдырмай, ажырату электр контактісімен іске қосылуы керек.
- Корпус пен қақпақ орындалды- алюминий құймасы;
- тығыздағыштар-нитрил немесе фторсиликон;
- Бекіткіштер - тот баспайтын болат;
- Қарау терезесі-шыңдалған шыны;
- Ішкі бояу жабыны-екі компонентті ақ эпоксид
түстер
- Сыртқы бояу түсі-ашық сұр Munsell N 6.5;
- А кестесіне сәйкес шкалалары бар екі қарау терезесі;
- Қалқымалар-эбонит.
Жер сілкінісіне төзімділік 9 ұпайға дейін
Электр контактілерінің түрі-магниттік қамыс қосқыштары
Өшіру контактісі ағын жылдамдығы 1,0 ± 0,15 м / с немесе
май деңгейі төмен болған кезде;
Авариялық дабыл контактісі сәйкес газ көлемі кезінде іске қосылады
А кестесімен;
Жерге қатысты электр контактілерін оқшаулауды сынау-2 кВ 60
1 минут ішінде Гц
Тығыздықты сынау-2 кгс/см2 қысымға арналған оқшаулағыш сұйықтық
85º C температурада 30 минут ішінде; т
IP 65 түйреуіш қорабын қорғау дәрежесі ;
NBR 12456 стандартына сәйкестік;
По запросу
