Аппаратура «ES100» предназначена, для организации каналов телефонии, передачи данных и телемеханики.
Преимущества ВЧ-связи:
- Собственный канал связи, который не требует арендной платы.
- Относительная устойчивость к стихийным бедствиям (ураганы, землетрясения, наводнения), каналы ВЧ-связи могут оставаться в работе даже при падении опоры ЛЭП.
- Не требуются капитальные затраты на строительство среды передачи (в сравнении с волоконно-оптическими каналами).
- Система мониторинга встроенная в ССТМ «ES100» позволяет контролировать состояние линии электропередачи (обрывы, обледенение и т.д.).


The "ES100" equipment is designed to organize telephony, data transmission and telemetry channels.
Advantages of HF communication:
- Own communication channel that does not require rent.
- Relative resistance to natural disasters (hurricanes, earthquakes, floods), HF communication channels can remain in operation even if a power transmission line support falls.
- No capital costs are required for the construction of a transmission medium (in comparison with fiber-optic channels).
- The monitoring system built into the "ES100" SSTM allows you to monitor the state of the power transmission line (breaks, icing, etc.).

"ES100" аппаратурасы телефония, деректерді беру және телемеханика арналарын ұйымдастыруға арналған.
ЖЖ байланысының артықшылықтары:
- Жалдау ақысын қажет етпейтін жеке байланыс арнасы.
- Табиғи апаттарға (дауыл, жер сілкінісі, су тасқыны) салыстырмалы төзімділік, жж байланыс арналары электр желісінің тірегі құлаған кезде де жұмыс істей алады.
- Тарату ортасын салуға күрделі шығындар талап етілмейді (талшықты-оптикалық арналармен салыстырғанда).
- "ES100" СТММ-ге енгізілген мониторинг жүйесі электр беру желісінің жай-күйін (үзілістер, мұздану және т.б.) бақылауға мүмкіндік береді.

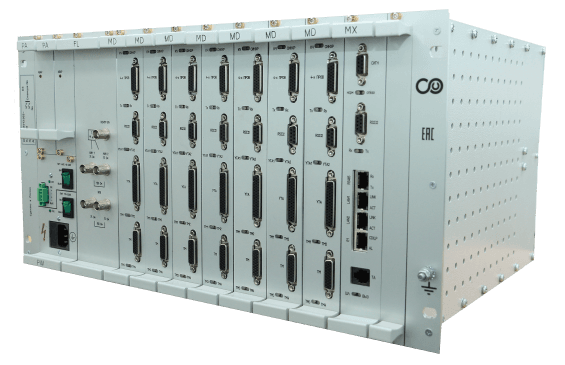

Аппаратура ВЧ связи ССТМ «ES100» (система связи и телемеханики) предназначена для организации ведомственных каналов ВЧ-связи диспетчерского и технологического управления в системах передачи телемеханической информации и передачи данных по линиям электропередач всех классов назначения.

The HF communication equipment SSTM "ES100" (communication and telemetry system) is designed to organize departmental HF communication channels for dispatch and technological control in telemetry information transmission systems and data transmission over power lines of all purpose classes.

"ES100" ЖЖ байланыс аппаратурасы (байланыс және телемеханика жүйесі) телемеханикалық ақпаратты беру және барлық мақсаттағы электр беру желілері бойынша деректерді беру жүйелерінде диспетчерлік және технологиялық басқарудың жж-байланысының ведомстволық арналарын ұйымдастыруға арналған.

 Аппаратура ВЧ связи ССТМ «ES100»

ВЧЗ предназначен для непрерывной работы на открытом воздухе при температуре окружающей среды от минус 50 Со до плюс 50 Со при воздействии солнечной радиации, дождя, снега, гололеда и пыли, при высоте до 2000 м над уровнем моря.
Вид климатического исполнения ВЧЗ УХЛ1 по ГОСТ 15150 для эксплуатации на открытом воздухе в атмосфере типа II (промышленная). ВЧЗ предназначен к работе при частоте сети 50 Гц и форме колебаний, которая может рассматриваться, как синусоидальная.


The High-frequency line trap (HFLT) is designed for continuous operation outdoors at ambient temperatures from minus 50 C to plus 50 C under the influence of solar radiation, rain, snow, ice and dust, at an altitude of up to 2000 m above sea level. The climatic version of the HFLT is UHL1 according to GOST 15150 for operation outdoors in an atmosphere of type II (industrial). The VCHZ is designed to operate at a network frequency of 50 Hz and an oscillation shape that can be considered sinusoidal.

ЖЖТ теңіз деңгейінен 2000 м биіктікте күн радиациясы, жаңбыр, қар, көктайғақ және шаңға ұшыраған кезде қоршаған орта температурасы минус 50 С-тан плюс 50 С-қа дейін ашық ауада үздіксіз жұмыс істеуге арналған.
II типті (өнеркәсіптік) атмосферада ашық ауада пайдалану үшін ГОСТ 15150 бойынша ЖЖТ УХЛ1 климаттық орындалу түрі. ЖЖТ желінің жиілігі 50 Гц және тербеліс түрінде жұмыс істеуге арналған, оны синусоидалы деп санауға болады.


Основным назначением высокочастотного заградителя  (ВЧЗ)  является   ослабление влияния шунтирующего  действия шин электроподстанции на линейный тракт высокочастотного канала, при обработке  воздушных линий  (ВЛ) электропередачи  в  целях  передачи  по  их  фазовым проводам  и грозозащитным тросам сигналов  противоаварийной автоматики, релейной защиты, цифровых данных, телемеханики и  телефонной связи на несущих частотах от 16 кГц до 1000  кГц,  а  так  же  для  исключения  шунтирующего  действия  ответвлений  (отпаек)  ВЛ.

The main purpose of the High-frequency line trap is to reduce the effect of the shunting action of the substation buses on the linear path of the high-frequency channel, when processing overhead power transmission lines (OPL) for the purpose of transmitting emergency control signals, relay protection, digital data, telemetry and telephone communications on carrier frequencies from 16 kHz to 1000 kHz via their phase wires and lightning protection cables, as well as to eliminate the shunting action of the branches (splitters) of the OPL.

Жоғары жиілікті тосқауылдың (ЖЖТ) негізгі мақсаты электр станциясының шиналарының жоғары жиілікті арнаның желілік трактісіне шунттау әсерінің әсерін әлсірету болып табылады, олардың фазалық сымдары мен найзағайдан қорғау кабельдері арқылы аварияға қарсы автоматика, релелік қорғау, цифрлық деректер, телемеханика және телефон байланысы сигналдарын 16 кГц-тен тасымалдаушы жиіліктерде беру мақсатында электр берудің әуе желілерін (ӘЖ) өңдеу кезінде 1000 дейін кГц, сондай-ақ ӘЖ тармақтарының (дәнекерлеулерінің) шунттау әрекетін болдырмау үшін.

Высокочастотный заградитель

Основные функции:
- пропускание высокочастотных сигналов от аппаратуры уплотнения высокочастотных каналов в высоковольтную линию (ВЛ) и обратно;
- подавление сигнала промышленной частоты от конденсатора связи (КС);
- согласование импедансов ВЛ и оборудования связи;
- обеспечение электрической изоляции между цепями ВЛ и входными цепями оборудования связи;
- защита оборудования связи от перенапряжений, возникающих в ВЛ при коммутационных процессах и при грозовых разрядах;
ФП выпускаются двух типов - фильтр присоединения широкополосный (ФПШ)  КМТЛ.468829.000 и фильтр присоединения  полосовой (ФПП) КМТЛ.468.468829.000-01.


Main functions:
- transmission of high-frequency signals from high-frequency channel multiplexing equipment to the high-voltage line (HVL) and back;
- suppression of industrial frequency signal from the coupling capacitor (CC);
- impedance matching of the HVL and communication equipment;
- ensuring electrical insulation between the HVL circuits and the input circuits of the communication equipment;
- protection of the communication equipment from overvoltages occurring in the HVL during switching processes and lightning discharges;
LTs are available in two types - broadband line trap (BLT) KMTL.468829.000 and bandpass line trap (BLT) KMTL.468.468829.000-01.


Негізгі функциялары:
- жоғары жиілікті арналарды тығыздау аппаратурасынан жоғары вольтты желіге (ЖВЖ) және кері қарай жоғары жиілікті сигналдарды өткізу;
- байланыс конденсаторынан (БК) өнеркәсіптік жиілік сигналын басу;
- ЖВЖ кедергілері мен байланыс жабдықтарын келісу;
- ЖВЖ тізбектері мен байланыс жабдықтарының кіріс тізбектері арасындағы электрлік оқшаулауды қамтамасыз ету;
- Байланыс жабдығын коммутациялық процестер кезінде және найзағай разрядтары кезінде ЖВЖ - де туындайтын асқын кернеулерден қорғау;
ЖҚ екі түрге бөлінеді-кең жолақты қосылу сүзгісі (ЖҚС) KMTL.468829.000 және жолақты қосу сүзгісі (ЖҚЖ) KMTL.468.468829.000-01.

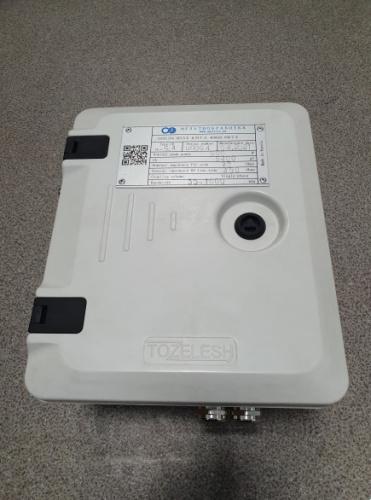

Фильтр присоединения (ФП) предназначен для подключения аппаратуры высокочастотных каналов релейной защиты, противоаварийной автоматики, телефонной связи и передачи данных к фазным проводам воздушных линий электропередачи напряжением 35 – 750 кВ.
Фильтры присоединения изготавливаются в корпусах  из специального полимерного материала, который исключает его влияние на параметры фильтра, использование  трансформаторной схемы ФП значительно повышает безопасность обслуживания.


The line trap (LT) is designed to connect equipment of high-frequency relay protection channels, emergency automation, telephone communications and data transmission to phase wires of overhead power transmission lines with a voltage of 35–750 kV.
LTs are made in housings made of a special polymer material, which eliminates its influence on the filter parameters; the use of a transformer circuit FP significantly increases the safety of maintenance


Қосылу сүзгісі (ҚС) кернеуі 35 – 750 кВ әуе электр беру желілерінің фазалық сымдарына релелік қорғаныстың, аварияға қарсы автоматиканың, телефон байланысының және деректерді берудің жоғары жиілікті арналарының аппаратурасын қосуға арналған.
Қосылу сүзгілері корпустарда арнайы полимерлі материалдан жасалады, бұл оның сүзгі параметрлеріне әсерін болдырмайды, ҚС трансформаторлық схемасын пайдалану қызмет көрсету қауіпсіздігін едәуір арттырады.
