ЭТМА УВМ-5М У1
Установка для обработки трансформаторного масла

Предназначена для термовакуумной обработки трансформаторного масла с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.). Установка может использоваться для нагрева оборудования горячим маслом и сушки твердой изоляции трансформатора.

Изготавливается по ТУ У 34.04624312.012-96. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением првительства РФ 753 от 15.09.2009 г. Имеет декларацию о соответствии требованиям технических регламентов Таможенного союза (ЕАС) ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 004/2011 «О безопасности низковольтного оборудования».

  • Вид климатического исполнения У1 по ГОСТ 15150-69.
  • Средний срок службы не менее 10 лет, гарантийный срок 1 год.
  • Обслуживающий персонал 1 человек.
  • Экобезопасность по ГОСТ 12.1.005-88.
  • Пожаробезопасность по ГОСТ 12.1.004-91.
  • Электробезопасность по ГОСТ 12.2.007.0-75.

Технические характеристики ЭТМА УВМ-5М У1 Установка для обработки трансформаторного масла

Технические характеристики

Основные технические характеристики установки ЭТМА УВМ-5М У1 приведены в таблице.


Наименование параметраЗначение параметра
1Установка ЭТМА УВМ-5 У1
1.1Производительность, м3/ч:
- в режиме обезгаживания, сушки и фильтрации
- в режиме нагрева и фильтрации, не менее
2...6
6
1.2 *Параметры обработанного масла:
- объёмное газосодержание,%, не более
- массовое влагосодержание, г/т, не более
- содержание механических примесей, г/т, не более
- тонкость фильтрации, мкм
- класс чистоты по ГОСТ 17216, не хуже
- пробивное напряжение, кВ, не менее

0,1
10
10
520
9
70
1.3Максимальная температура масла на выходе в режиме нагрева, °С, не более85
1.4Давление на выходе, кг/см2, не менее3.0
1.5Мощность маслонагревателя, кВт160
1.6Удельная поверхностная мощность маслонагревателя, Вт/см2, не более1.15
1.7Максимальная потребляемая мощность, кВт200
1.8Характеристики ловушки вымораживания:
- температура поверхности конденсации, °С, не выше
- площадь поверхности конденсации, м2, не менее
минус 50
1,1
1.9Габаритные размеры, мм, не более3200х2200х2200
1.10Масса, кг, не более3750
2Блок вакуумный БВ-1
2.1Быстрота действия (производительность) в диапазоне давлений от атмосферного до 0,26 кПа (2 мм рт. ст.), л/с180
2.2Предельное остаточное давление,КПа (мм рт.ст.), не более
- полное без газобалласта
- полное с газобалластом
6,7х10-3 (5х10-2)
0,4 (3)
2.3Мощность двигателя агрегата вакуумного золотникового АВЗ-180, кВт15
2.4Потребляемая мощность, кВт, не более25
2.5Габаритные размеры, мм, не более1850х1050х1650
2.6Масса, кг, не более2300
3Напряжение питания трехфазной сети переменного тока частотой 50 Гц, В380 +10% -15%
4Общая длина установки УВМ-5М, мм, не более6000
5Общая масса установки УВМ-5М, кг, не более6050

* Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмном газосодержании не более 10,5%; массовом влагосодержании не более 50 г/т. При более низких показателях исходного масла обработку следует вести в течение нескольких циклов.

Особенности конструкции

Установка поставляется двумя блоками:

  • первый - установка ЭТМА УВМ-5 У1;
  • второй - блок вакуумный БВ-1.

Установка ЭТМА УВМ-5 У1 выполнена в виде металлического контейнера, внутри которого смонтировано оборудование и предусмотрено место оператора. Оригинальная конструкция нагревателя исключает перегрев и возможность термического разложения масла. Автоматически поддерживается заданная температура масла.

Трёхступенчатая система фильтров позволяет обработать не менее 1000 т свежего масла с завода-изготовителя до регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой. Система защит и автоматики предусматривает автоматическое отключение установки при отсутствии потока масла и при перегреве масла.

Насосная группа состоит из трёх вакуумных насосов и двух центробежных герметичных насосов повышенной надёжности с магнитным приводом (два последних разработаны и выпускаются нашей организацией), что обеспечивает полную герметичность при работе установки.

В конструкции предусмотрена вымораживающая камера и возможность подключения адсорберов.

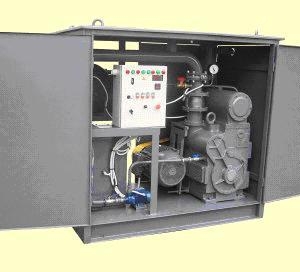

Блок вакуумный БВ-1 также выполнен в виде металлического контейнера, внутри которого смонтирован вакуумный насос АВЗ-180 с системой охлаждения и системой нагрева.
